HARMONY PLUS петля с амортизатором накладная (90/105), стандартная

HARMONY PLUS петля с амортизатором накладная (90/105), стандартная

Артикул: HB90FO

Ссылка на товар

В избранное

Сравнить

Cкачать в PDF Печатать

Оставить отзыв

Характеристики

Описание

HARMONY PLUS петля с амортизатором накладная (90/105), стандартная HB90FO

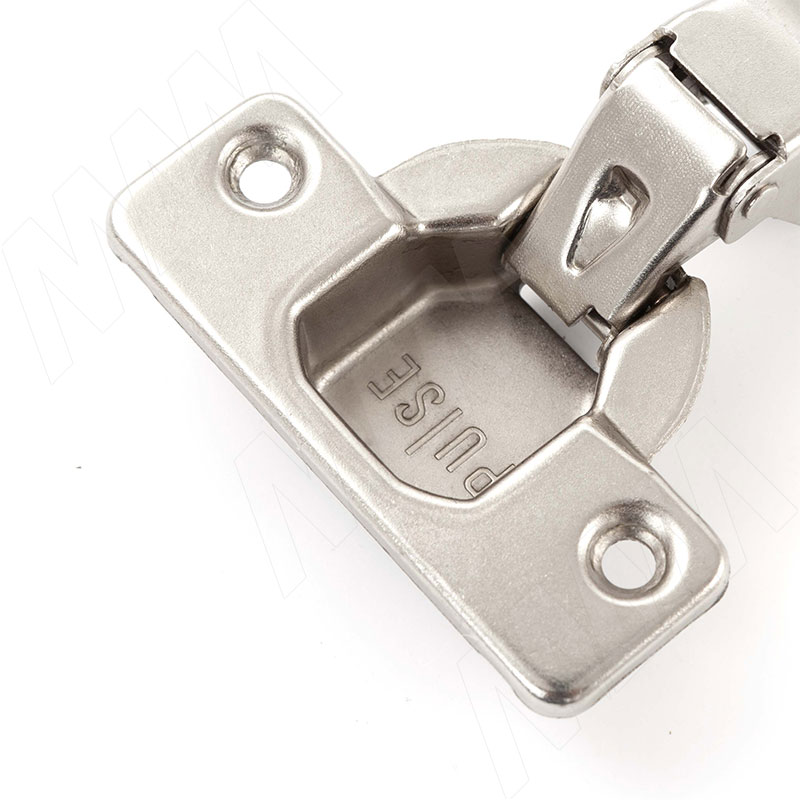

HARMONY PLUS петля с амортизатором накладная (90/105), стандартная HB90FO, фото 1

HARMONY PLUS петля с амортизатором накладная (90/105), стандартная фото товара 1 - HB90FO

Изображение товара HARMONY PLUS петля с амортизатором накладная (90/105), стандартная ракурс 1 - HB90FO

HARMONY PLUS петля с амортизатором накладная (90/105), стандартная фото товара 2 - HB90FO

Изображение товара HARMONY PLUS петля с амортизатором накладная (90/105), стандартная ракурс 2 - HB90FO

New

Вид товара

петли

Тип петли

четырехшарнирная

Тип открывания/закрывания

плавное закрывание

Система

HARMONY PLUS

Материал фасада

дерево

Толщина фасада, мм

14-22

Наложение фасада

накладное

Тип монтажа

быстрый монтаж

Угол фасада в закрытом положении, градусов

Угол фасада в открытом положении, градусов

105

Фрезеровка фасада

есть

Диаметр чашки, мм

Цвет товара

никель

Производитель

PULSE (Китай)

Единица измерения

шт

Цены: RUB | BYN

Цена для физических лиц

104.16 руб.

Аналог со скидкой: от 0.00 руб.

шт

Наличие:

Сообщить об ошибке

Описание

Материал: сталь, пластик

Преимущества:

полутораходовая петля (1,5 WAY);
угол активации доводчика всего 5° — позволяет избежать ударов фасада при неполном открывании;
сертификат на 80 000 циклов;
быстрый монтаж.

Технические характеристики:

диаметр чашки: 35 мм;
глубина металлической чашки: 12 мм;
открывание: 105°;
толщина фасада (T): от 14 до 22 мм;
регулировка в 3 плоскостях:
– по глубине: 3,8 мм,
– по ширине: 8 мм,

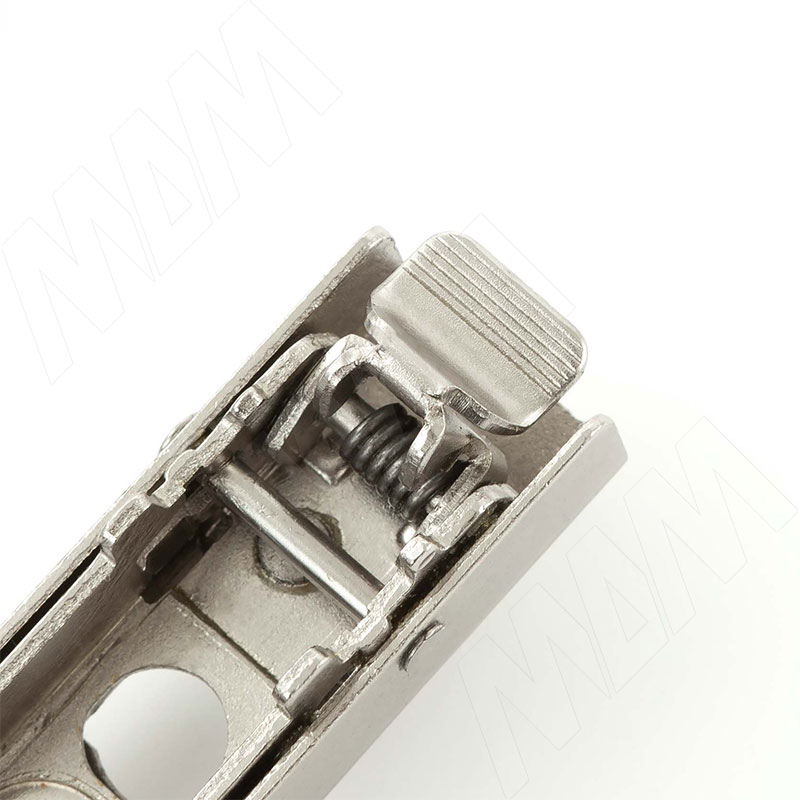

– по высоте за счёт установочной площадки;

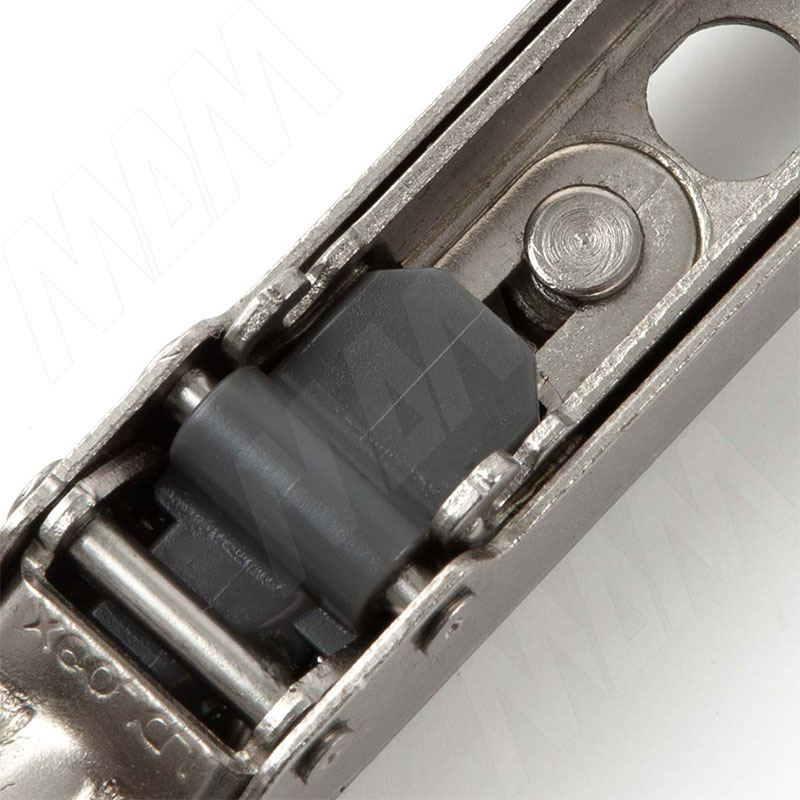

доводчик расположен в плече петли.

Расчёт высоты установочной площадки

H = 14 + K – D

	K=	3	4	5	6	7
H=0	D=	17	18	19	20	21
H=2	D=	15	16	17	18	19
H=4	D=	13	14	15	16	17

D — наложение
К — расстояние до чашки
Н — высота установочной площадки
А — минимальная фуга
L — зазор между фасадом и боковиной
T — толщина фасада

Для крестовых установочных площадок

Установка накладной петли HAPMONY PLUS с крестовой установочной площадкой

Для линейных установочных площадок

Установка накладной петли HAPMONY PLUS с линейной установочной площадкой

Расчет зазора L между фасадом и боковиной

	T=	14	15	16	17	18	19	20	21	22
K=3	L=	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0
K=4	L=	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,2
K=5	L=	1,0	1,0	1,0	1,0	1,0	1,3	1,5	1,8	2,0
K=6	L=	1,0	1,3	1,5	1,8	2,0	2,3	2,5	2,8	3,0
K=7	L=	2,0	2,3	2,5	2,7	3,0	3,2	3,5	3,7	3,9

Расчет минимальной фуги A

	T=	14	15	16	17	18	19	20	21	22
K=3	L=	0,6	0,8	0,9	1,2	1,6	2,0	2,5	2,9	3,3
K=4	L=	0,6	0,8	0,9	1,1	1,5	1,9	2,4	2,8	3,2
K=5	L=	0,6	0,7	0,9	1,1	1,5	1,9	2,3	2,7	3,1
K=6	L=	0,5	0,7	0,9	1,0	1,3	1,8	2,2	2,6	3,0
K=7	L=	0,5	0,7	0,9	1,0	1,3	1,7	2,1	2,5	2,9
