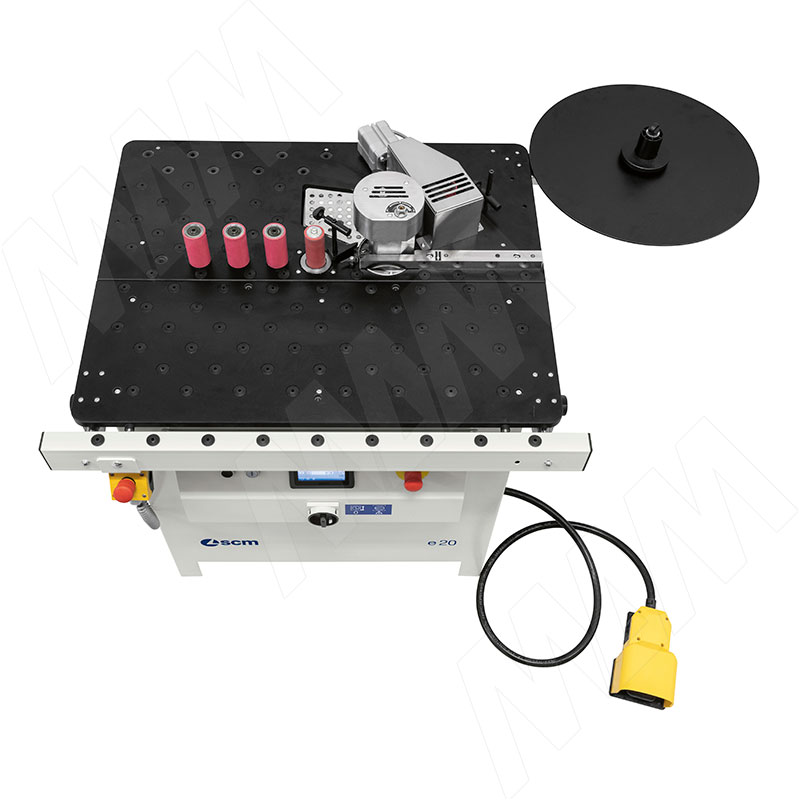

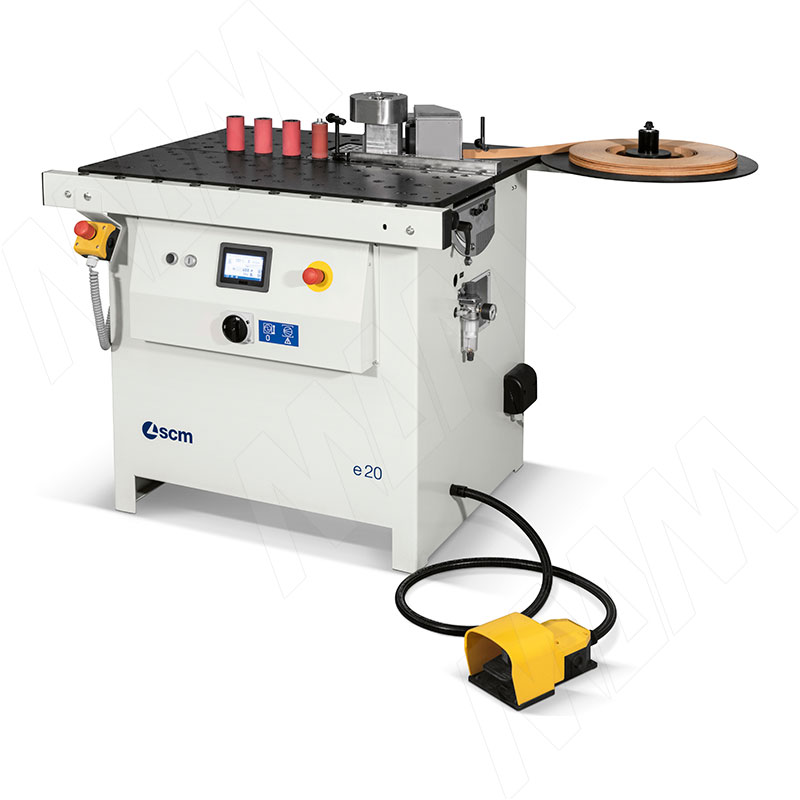

Кромкооблицовочный станок SCM e20

Описание

Кромкооблицовочный станок SCM E20 применяется на предприятиях разного масштаба: от небольших мастерских до цехов с серийным производством корпусной мебели.

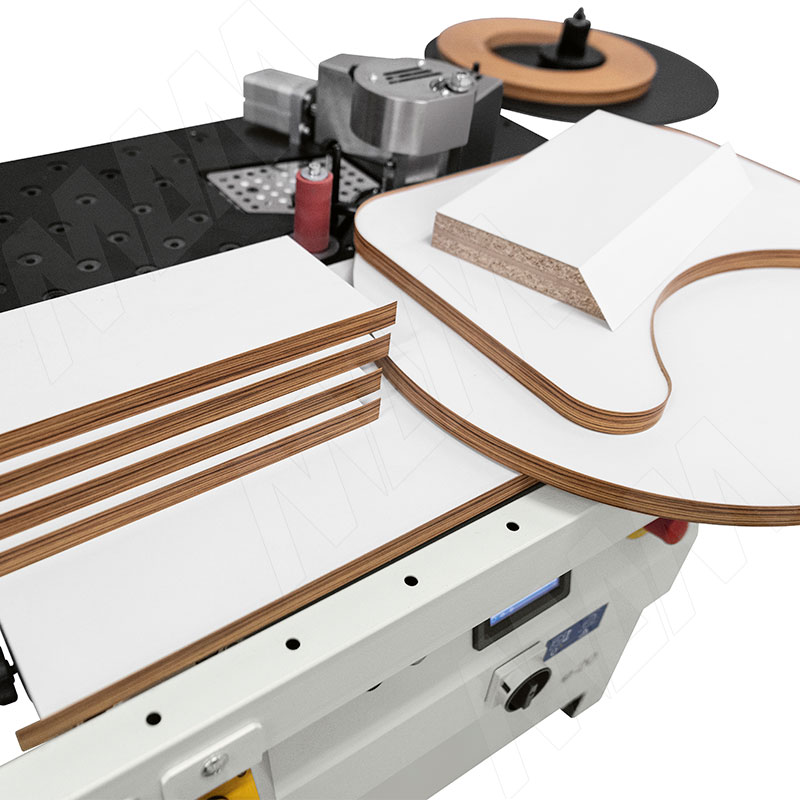

На станке можно облицовывать плиты рулонным (ПВХ, АБС и т. д.) и полосовым кромочным материалом, а также прямолинейные и криволинейные детали, в том числе с наклонными торцами.

Комплектация:

• Рабочий стол из многослойного фенола антискретч (предотвращение царапанья). Специальные модульные отверстия снабжены поддерживающими вставками (80 вставок).
• Устройство загрузки рулонной кромки с дисковым держателем.
• Педаль запуска/остановки рабочего цикла.

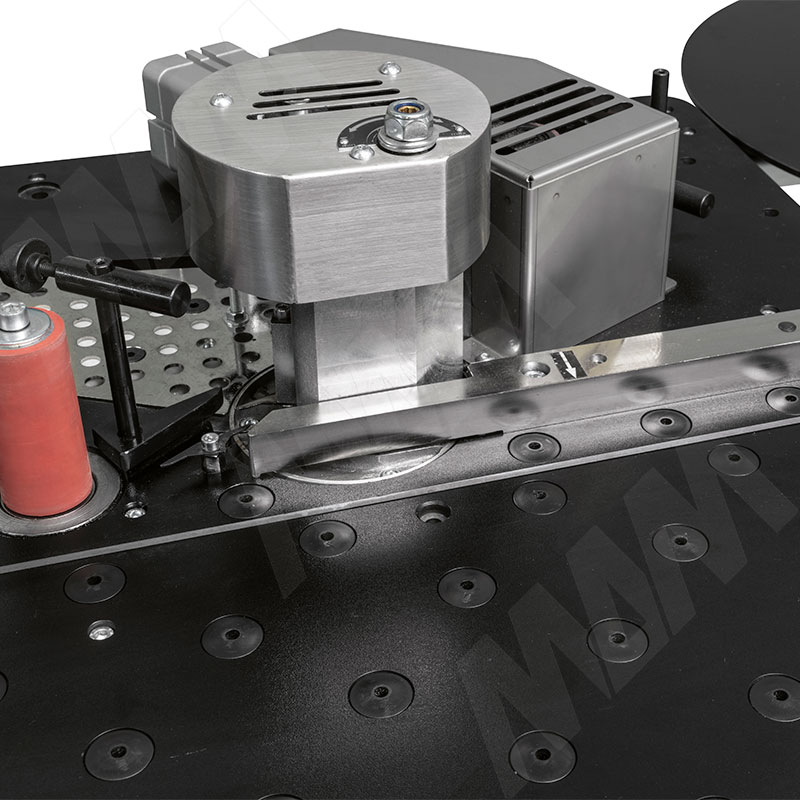

• Клеевая ванна с тефлоновым покрытием установлена ниже уровня рабочего стола, что обеспечивает постоянную рециркуляцию клея и предотвращает его перегрев. Мощная система разогрева клея с возможностью его немедленного использования благодаря наличию режима ожидания.
• Приводной клеенаносящий ролик.

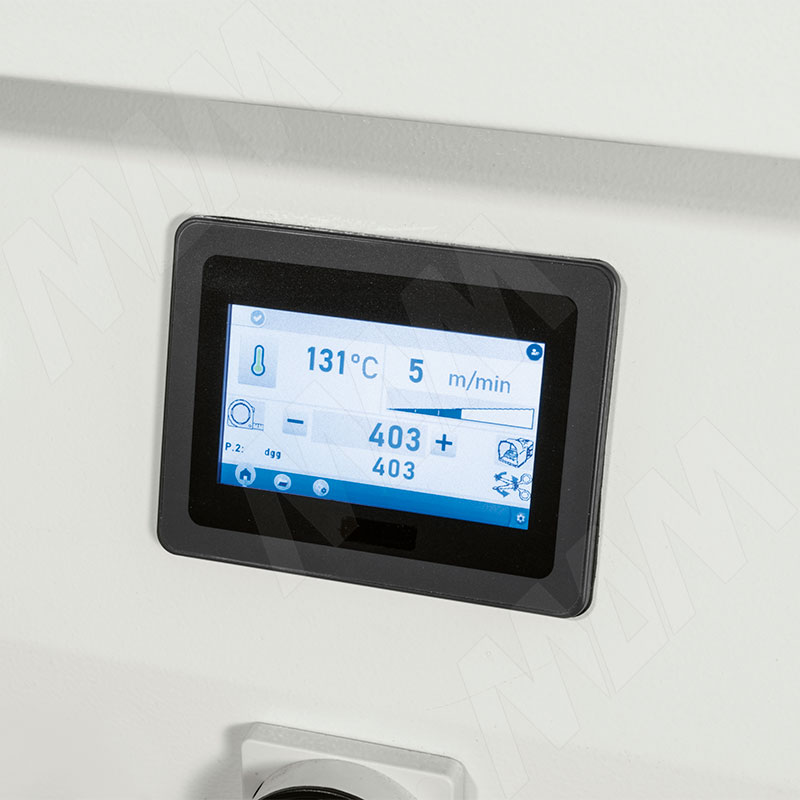

• Сенсорный дисплей 4,3″ с продвинутым функционалом, позволяющий:
  – выставлять скорости подачи от 3 до 8 м/мин.,
  – выбирать между ручным режимом работы, программируемым срабатыванием обрезки кромки и измерением периметра панели,

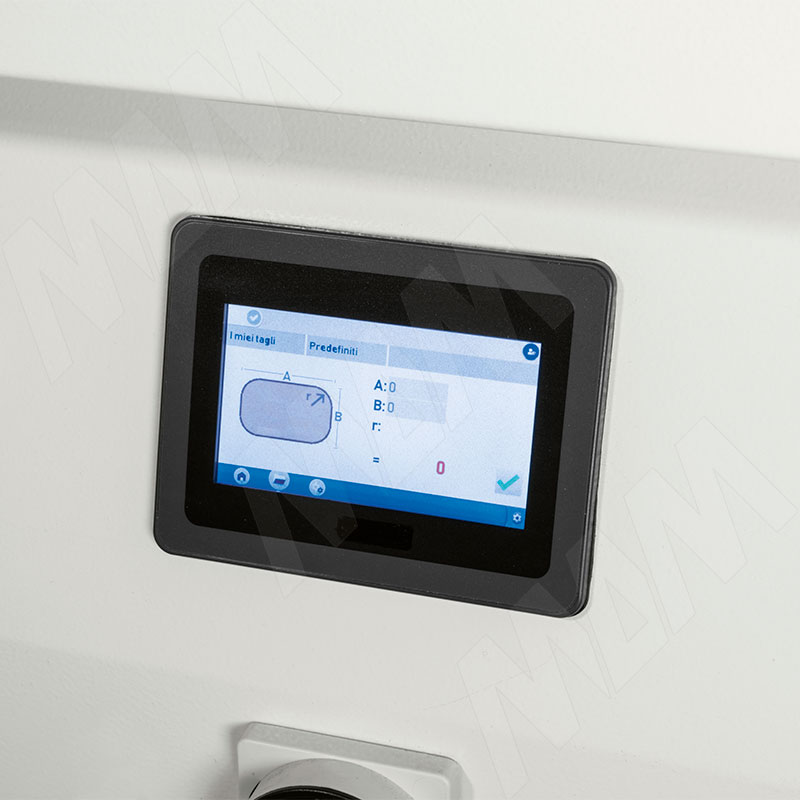

  – автоматически подсчитывать необходимую длину кромочного материала в соответствии с наиболее распространенными геометрическими формами панелей.
• 1 прижимной ролик с электроприводом.

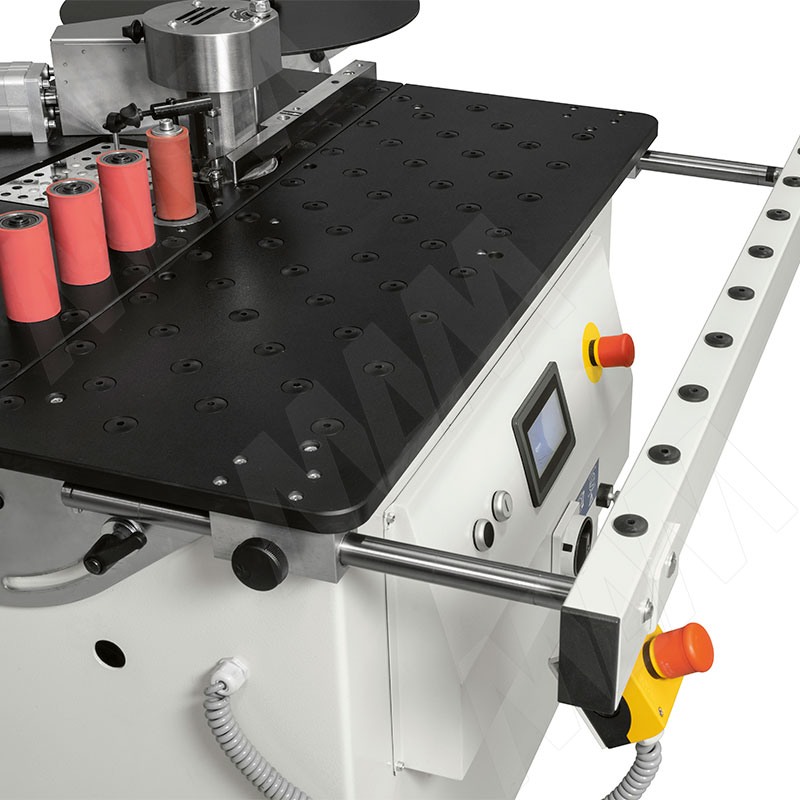

• Направляющая на выходе с 3 роликами.
• Наклоняемый на угол 0–45° рабочий стол.

Преимущества:

• Высокое качество линии реза.
• Стабильная работа гильотинного ножа, который перемещается по направляющим посредством пневмоцилиндров и обрезает кромочный материал по длине.
• Станок работает на гранулированном клее. Клей расплавляется в клеевой ванне и нагревается до рабочей температуры. Клеевая ванна расположена ниже уровня рабочего стола и посредством шнека клей подается на клеевой ролик. Благодаря такой конструкции поддерживается оптимальная температура клеевого режима. Клеевая ванна покрыта тефлоновым покрытием, что обеспечивает легкую очистку от остатков клея.

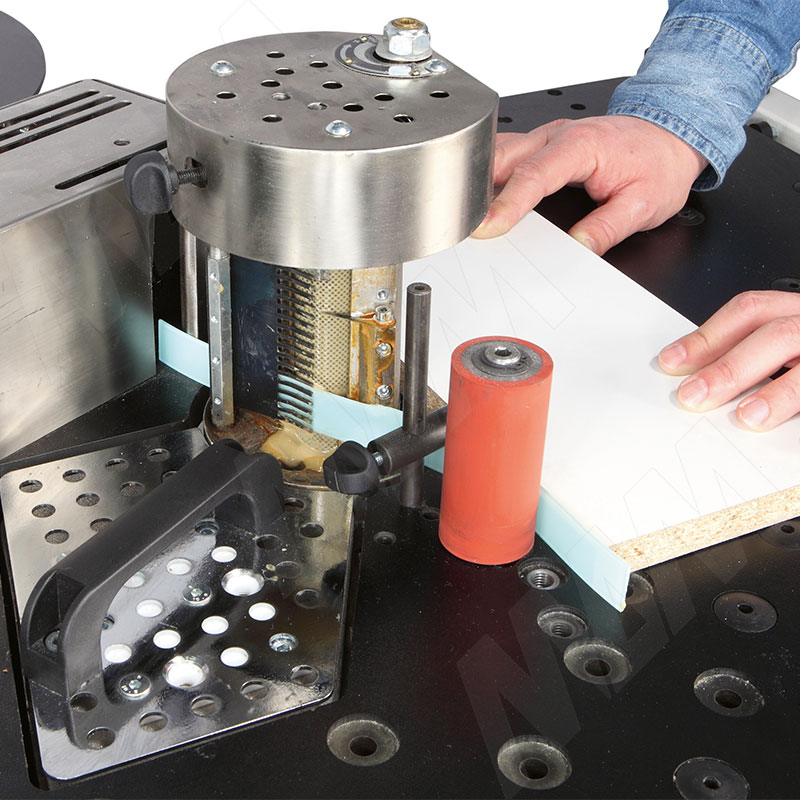

• Оптимальный клеевой шов. Клеевой узел станка состоит из приводного клеенаносящего ролика. Это позволяет нанести клей и на кромочный материал. Количество нанесения клея настраивается, что позволяет добиться оптимального клеевого шва.

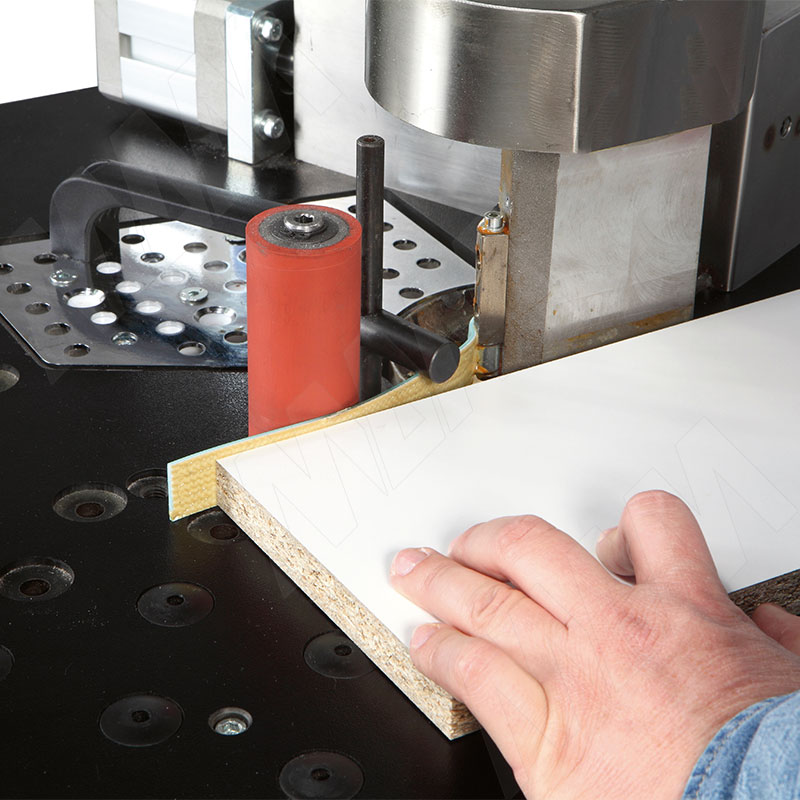

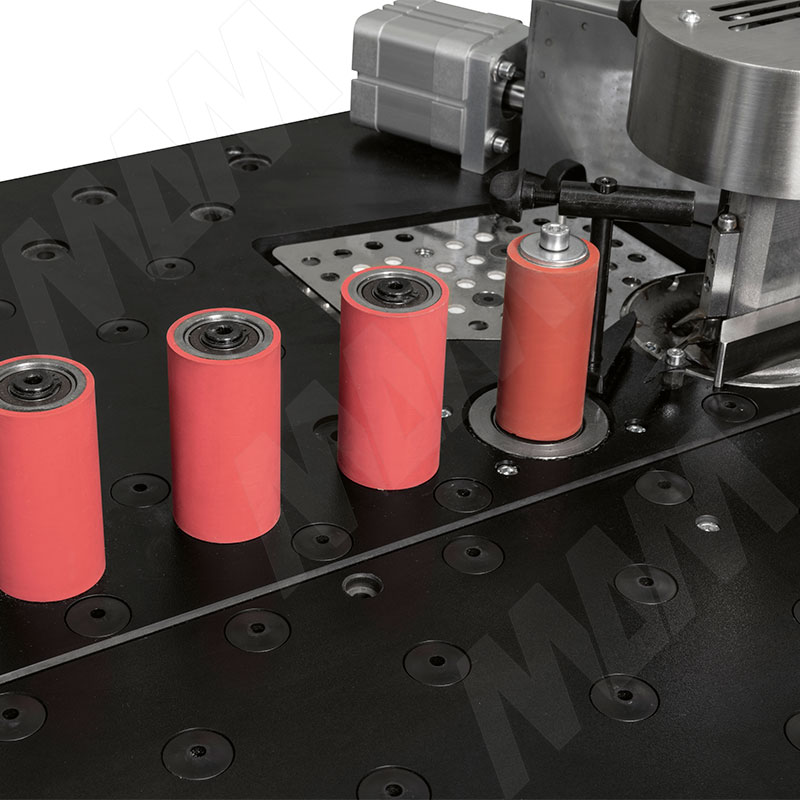

• Три обрезиненных ролика обеспечивают равномерный и качественный прижим кромкооблицовочного материала к заготовке.

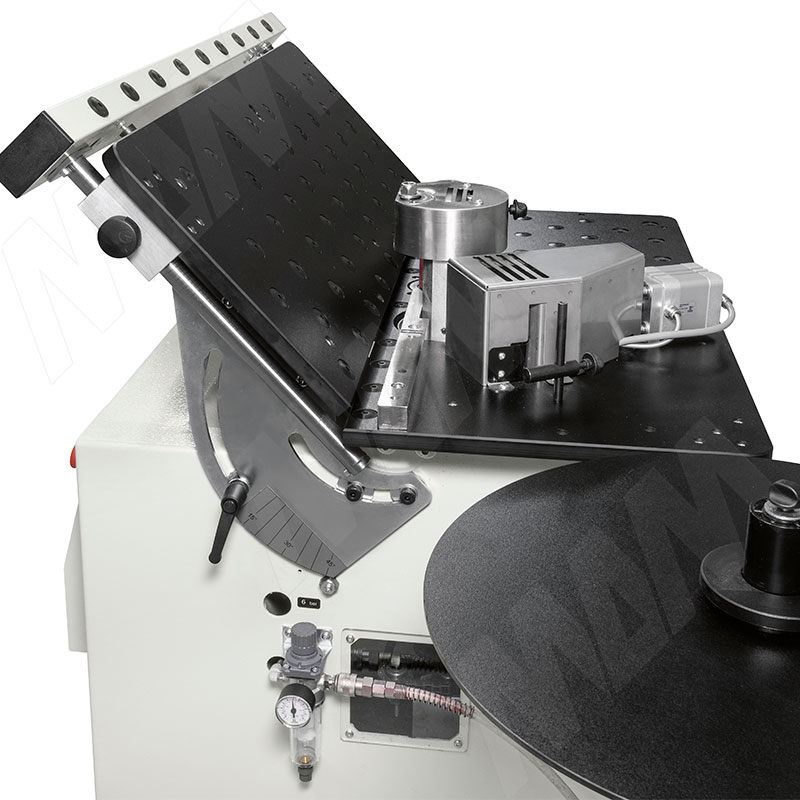

• Нанесение кромочного материала на торцы с наклонным профилем. Угол рабочий стола возможно наклонить до 45° и регулировать по высоте. Угол наклона изменяется вручную путем вращения рукоятки.
• Пульт управления встроен в станину станка. На нём расположены основные органы управления, включение/выключение станка, настройка температуры клеевой ванны и счётчик длины кромочного материала.
• При работе с прямолинейными и криволинейными заготовками используется напольная педаль, которая запускает подачу кромочного материала и срабатывание гильотины.
• Сжатый воздух необходим для работы гильотины и прижима подающего ролика. В станке установлена система подготовки воздуха, которая включает в себя регулятор давления с манометром, позволяющий изменять и контролировать давление сжатого воздуха в пневмосистеме станка и лубрикатор, который автоматически подаёт смазочный материал к внутренним деталям пневмоцилиндров, что обеспечивает стабильность их работы и долговечность.

Дополнительные технические характеристики:
Толщина предварительно отторцованной кромки: 0,4–3 мм
Толщина (высота) торцуемой кромки:
– при высоте 80 мм: 0,4–1,5 мм
– при высоте 50 мм: 0,4–2,5 мм
– при высоте 45 мм: 0,4–3 мм
Толщина (высота) кромки: 10–84 мм
Толщина деталей: 8–80 мм
Минимальная ширина деталей: 50 мм
Минимальная длина деталей: 290 мм
Минимальный внутренний радиус при кромке толщиной 0,4 мм (вогнутый контур детали): 25 мм
Минимальный внешний радиус при кромке толщиной 0,4 мм (выпуклый контур детали): 5 мм
Cкорости подачи: 3–8 м/мин.
Максимальная рабочая температура: 140–220° C
Установленная мощность: 6,9 кВт
Диаметр дискового держателя кромки: 520 мм
Напряжение: 380 В
Общие габариты: 1010×810×1100 мм
Масса станка: 197 кг
